UNIDAD II.

PELÍCULAS  RADIOGRÁFICAS

Al hablar de películas radiográficas, hablamos de fotografía,porque en esto se basa la captura de nuestras imágenes radiográficas. Recordemos un poco sobre la historia del como surgen las primeras fotografías. El término fotografía como lo conocemos ahora lo utilizó por primera vez en  en 1839 Jhon Hershel, ese mismo año se publico el proceso fotográfico, varias décadas antes, De la Roche (1729-1774) hizo una predicción asombrosa en un trabajo literario de nombre Giphantie, en donde sera posible capturar imágenes de la naturaleza en una lona cubierta por una sustancia pegajosa proporcionando una imagen idéntica a la real, dicha imagen, podría ser permanente después de haber sido secada en la oscuridad. De la Roche nunca imagino que la narración de su cuento imaginario, muchos años después llegaría a ser una realidad.

Louis JacquesMandé Daguerre (1789-1851) había estado trabajando durante años en un sistema para lograr que la luz incidiera sobre una suspensión de sales de plata, de manera que la oscureciera selectivamente y produjera un duplicado de alguna escena.

Pero el mérito de realizar la primera fotografía de la historia se le reconoce a Joseph Nicephore Niépce que uso la luz para crear placas que se pudieran entintar e imprimir para realizar reproducciones exactas de escenas originales.

La escena que se aprecia en la imagen superior es un experimento que realizo Niépce en 1826, es una vista de la ventana de su estudio, donde empleo ocho horas de exposición y es considerada como la primer fotografía de la historia.

Niépce y Daguerre acordaron unirse para continuar sus descubrimientos, pero Niépce muere y Daguerre continua experimentando hasta descubrir la manera de desarrollar placas radiográficas,de hacerlas permanentes sumergiéndola en sal y reduce considerablemente el tiempo de exposición; a su descubrimiento le llama Daguerrotipia: " No se requiere ningún conocimiento para pintar, cualquier persona puede tener éxito y realizar el trabajo tan bien como el autor de la invención.Esto provoca indignación por parte de los artistas de ese tiempo se sintieron amenazados con su trabajo, incluso llegaron a manifestar que la pintura desaparecería, otros dijeron que la Daguerrotiparía, era cosa del diablo, pues solo dios puede crear una imagen perfecta del ser humano.

En 1841 el ingles William Fox Talbot mediante un proceso llamado Calotipia, obtiene negativos, pudiendo pasar dichos negativos a positivos sobre papel. Así es como se narra  la interesante historia del surgimiento de las primeras imágenes impresas de un objeto o persona y que todo esto influye en el área de la Radiología, creándose así también nuestras primeras Película Radiográficas; simplemente... " Fascinante"..

REFERENCIAS

http://www.formarse.com.ar/foto/un%20poco%20de%20historia.htm.

Nace el 12 de julio de 1854 en Waterville, New York; su padre muere,quedan en la pobreza,y a los 14 años el entra a la escuela, trabaja como mensajero donde le pagaban tres dolares a la semana y por las noches estudiaba contabilidad, después de cinco años de trabajar ahí, consigue otro trabajo en un banco,donde ahorra tres mil dolares en los siguientes siete años y que finalmente con ese dinero se inicia en el negocio de la fotografía

A los 24 años de edad, durante unas vacaciones en Santo Domingo, un empleado de un banco le sugiere que debería tomar fotos de su viaje, esta sugerencia inicia a George en la fotografía. La fotografía se convierte en una gran obsesión y se propone a simplificar proceso de esta. En 1880 fabrica placas secas para la venta, en 1874 patento la primera película de carrete, en  1888 patenta una película transparente y una máquina sencilla a la que llamo " Kodak", por el sonido que hacia al dispararla, esta venia acompañada con un rollo de diez imágenes y con esto rápidamente conquisto al mercado.En 1892 fundó la Estman Kodak Company, en New York, finalmente muere el 14 de marzo de 1932.

REFERENCIAS.

https://www.buscabiografias.com/biografia/verDetalle/1819/George%20Eastman

• 1941 se introduce la película radiográfica periapical Kodak- Ultra Sepeed, dos veces más rápida que la película Eastman Radia-Tized.
• 1955 Kodak Radial-Tized dos veces tan rápida. Kodak Ultra-Speed Dental 5 a 6 veces más rápida que la nueva Kodak Radia-Tized.
• 1974 película Kodak Radia-Tized es descontinuada.
• 1981 película Kodak Ektaspeed es introducida, es dos veces más rápida que la Kodak Ultra-Speed Dental x ray film.
• 2000 es introducida la Kodak F-Speed Dental, 20 % más rápida que la Kodak Ektaspeed.

REFERENCIAS

http://biodentalnicaragua.com/wp-content/uploads/2016/01/implante-dental.jpg

Las películas radiográficas las podemos definir como: todos aquellos materiales o accesorios que nos permiten obtener una imagen radiográfica. Dentro de estos tenemos; las películas radiográficas, chasis, porta películas, dispositivos intraorales, pantallas intensificadoras, rejillas estacionarias, duplicadores, etc ..

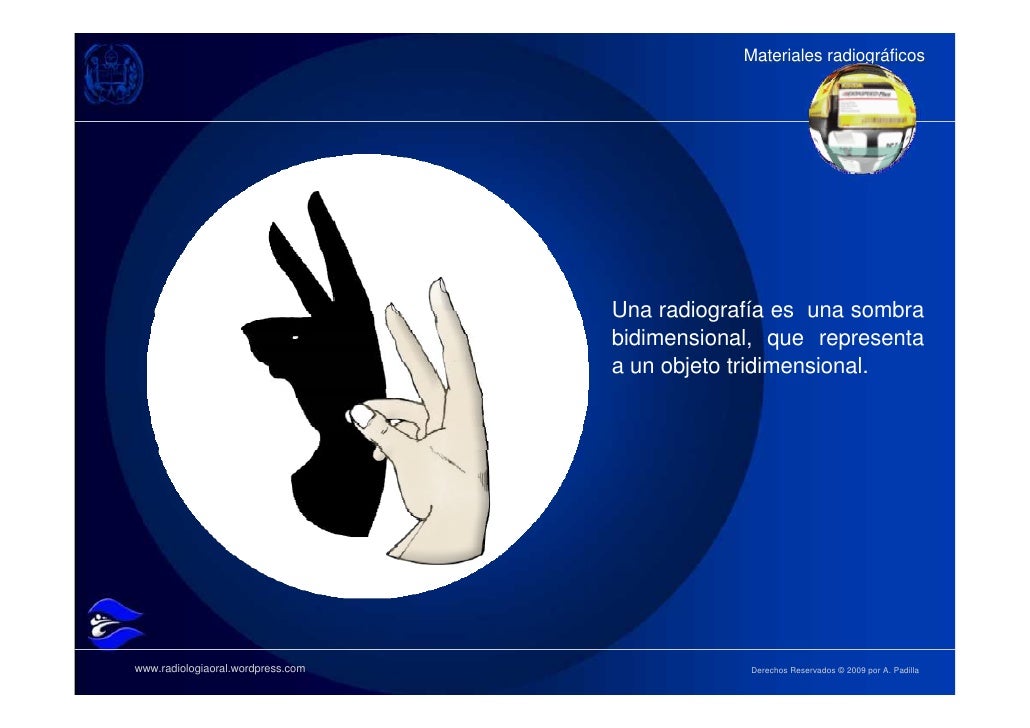

Una radiografía es una sombra bidimensional que representa a un objeto tridimensional.

Las películas radiográficas pueden ser:

INTRAORALES

Periapicales

Interproximales (Aleta de mordida)

Oclusales

INDICACIONES DE LAS RADIOGRAFÍAS PERIAPICALES

Describe técnicas intrabucales diseñadas para mostrar dientes individuales y provee información detallada sobre el hueso alveolar circundante.

• Patología periapical
• Detención de caries dental
• Tratamiento endodóntico
• Evaluación periodontal
• Tamaño,forma, número de raíces
• Fracturas Radiculares

Dentro de este cuadro de valoración se detectan las infecciones como; inflamaciones, necrosis, bacterias, fistulas, en la valoración periodontal; Tártaro o cálculo dental, traumatismos, sobre-obturaciones,

También dentro de la valoración podemos encontrar síntomas en el paciente como : dolor Neuropático e Idiopático, este último causado por un trauma.

Pulpitis irreversible

La causa mas común es por infección bacteriana de la pulpa por caries a pesar de que las otras causas como químicas térmicas o mecánicas también pueden dar esta consecuencia.

REFERENCIAS

http://www.iztacala.unam.mx/rrivas/NOTAS/Notas7Patpulpar/irrepuletiologia.html

En la valoración de morfología radicular puede haber Dislaceración, esto significa que la raíz esta inadecuada principalmente en los ápices; Anquilosis ( cemento con hueso),  Fusionadas (raíz con raiz)

Determinación integral del estado de un paciente que va a ser sometido a una cirugía , con el fin de identificar enfermedades que puedan afectar el pronóstico, realización y recuperación del acto quirúrgico.

Evaluación post-operatoria de implantes.

En las películas radiográficas de Aleta de mordida, se van a detectar situaciones que pasan interproximalmente.

• Caries interproximal y oclusal
• Caries recidivante
• Estudio hueso alveolar interproximal
• Calcificaciones pulpares e interproximales
• Restablecimiento de punto de contacto

REFERENCIAS

https://es.slideshare.net/padilla4/materiales-radiogrficos-2258934

Oclusales; se utilizan como complemento de los procedimientos periapicales para estudios mas amplios de áreas óseas, ya que permiten visualizar las estructuras presentes en el suelo de la boca o en el paladar.

.

• Identificación de lesiones grandes.
• Detección de restos radiculares y cuerpos extraños.
• Cálculos de la glándula submaxilar.
• Detección de incluidos o supernumerarios.
• Localización buco lingual de lesiones.
• Pacientes que sufren de trismo.

Las radiografías oclusales son intraorales ya que se realizan desde el interior de la boca en este caso la placa se coloca sobre la de la arcada inferior y es mantenida por el paciente entre las dos arcadas como si estuviera comiendo algo.

REFERENCIAS

https://www.blogger.com/blogger.g?blogID=1427517072471378337#editor/target=post;postID=6362042915168366058

CONTENIDO DEL PAQUETE DE LA PELÍCULA

El lado activo es de color blanco y la cara pasiva puede ser de color azul, verde o  morado.

Tiene un punto en una esquina, cuando esta colocado en boca el lado activo de la película debe estar de frente a los dientes y al tubo de los rayos X en el punto de relieve debe estar la superficie incisal u oclusal.

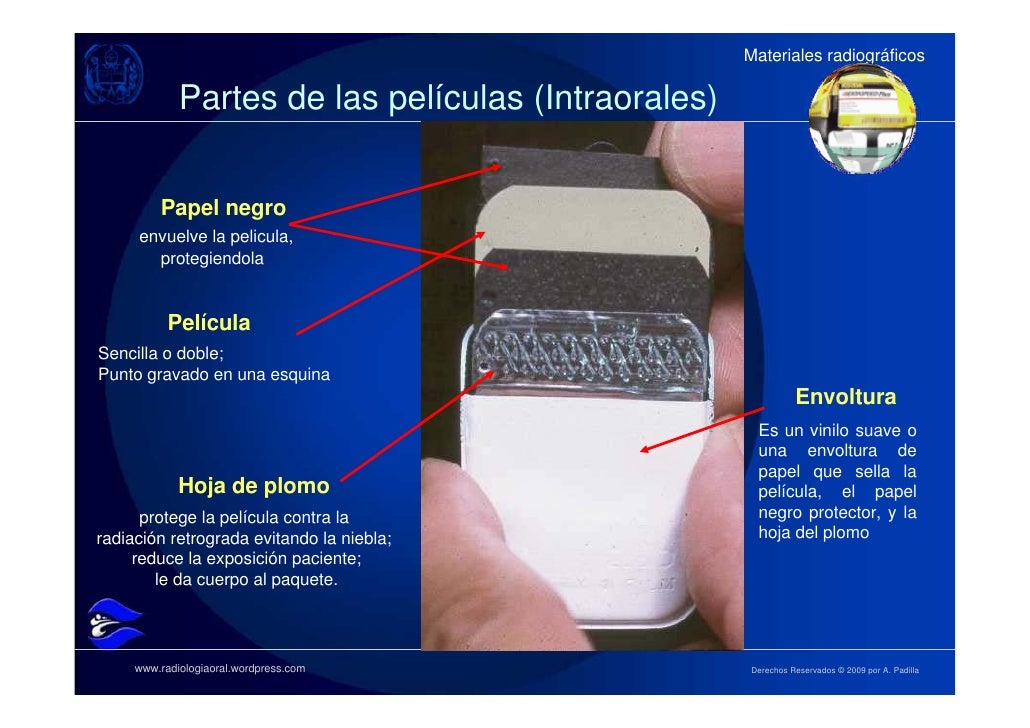

PARTES DE LA PELÍCULA

• Cubierta , elaborada por plástico o papel dependiendo del fabricante; que protege la película de la luz y de la humedad.

Las películas radiográficas es mucho mas sensible a la luz , que a la luz de la radiación X.

COMPOSICIÓN DE LA PELÍCULA

Esta compuesta por una emulsión que contiene haluros de plata , una base,capa de adhesivo y una capa protectora.

En la emulsión se encuentran innumerables micro-cristales de cloruro de bromo y,  Yoduro, en la Base es de un material plástico de soporte de la emulsión y el Sustrato es un delgado recubrimiento de gelatina que actúa a modo de barniz que protege la superficie de las emulsiones contra las abrasiones y roces inevitables en la manipulación de las películas.

IMAGEN LATENTE

• La imagen latente es cuando el haz de fotones sale de un objeto y expone una película de rayos X.
• La imagen visible proviene de la imagen latente y se describe a continuación.

VELOCIDAD DE REVELADO DE LA PELÍCULA

Representa la cantidad de radiación requerida para producir una radiografía con una densidad aceptable, la velocidad de la película será mayor si los cristales de haluro de plata son grandes.

La velocidad depende de los siguientes factores; tamaño de los cristales haloides, grosor de la emulsión y la presencia de tintes radio sensibles especiales.

La velocidad de la película significa cuanto tiempo de exposición es requerido para reproducir la imagen de la película . El número de películas que se necesitan para un estudio para un adulto; son 18 y en niños 10.

NIEBLA EN LA PELÍCULA RADIOGRÁFICA.

Es un aumento de densidad de la película que resulta de causas diferentes a la exposición al haz primario o al procesamiento.Esto incluye:

• Radiación secundaria
• Luz de seguridad inapropiada
• Almacenaje incorrecto de la película
• Películas caducada.

Todos estos factores producen cristales adicionales de haluros de plata en la película.

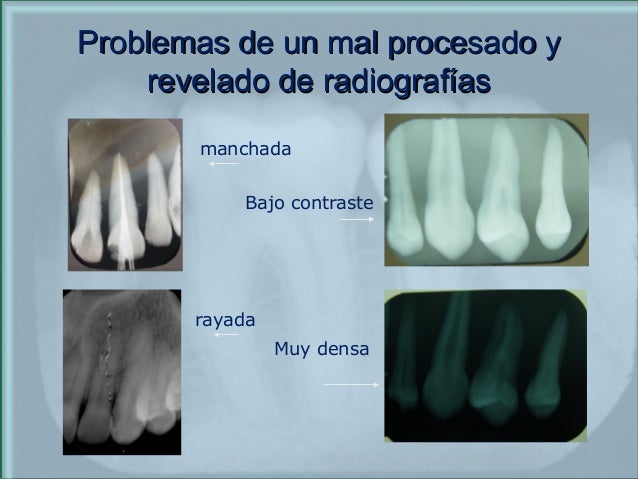

DEFINICIÓN Y CONTRASTE DE LA PELÍCULA RADIOGRÁFICA.

Contraste: es la diferencia en densidades entre las diferentes secciones de la radiografía y puede ser alterada principalmente por el kilo-voltaje.

Una radiografía tomada a un kilo-voltaje bajo tendrá un contraste alto del sujeto, menos tonalidades grises, diferencias mas abruptas entre blanco y negro.

REFERENCIAS

ARELLANO, E .(2017).CONTENIDO DEL PAQUETE DE RADIOGRAFÍA.
